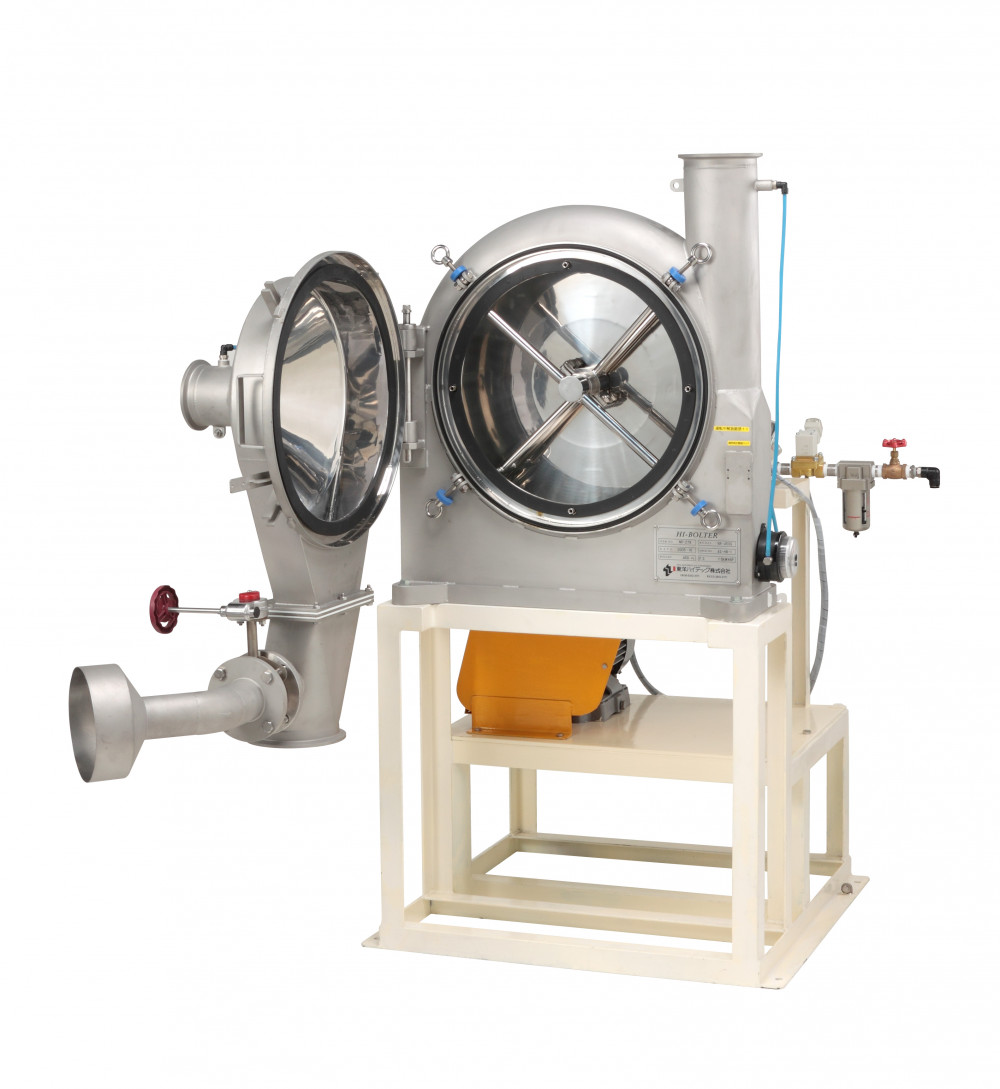

ハイボルター（扉開放時）
-

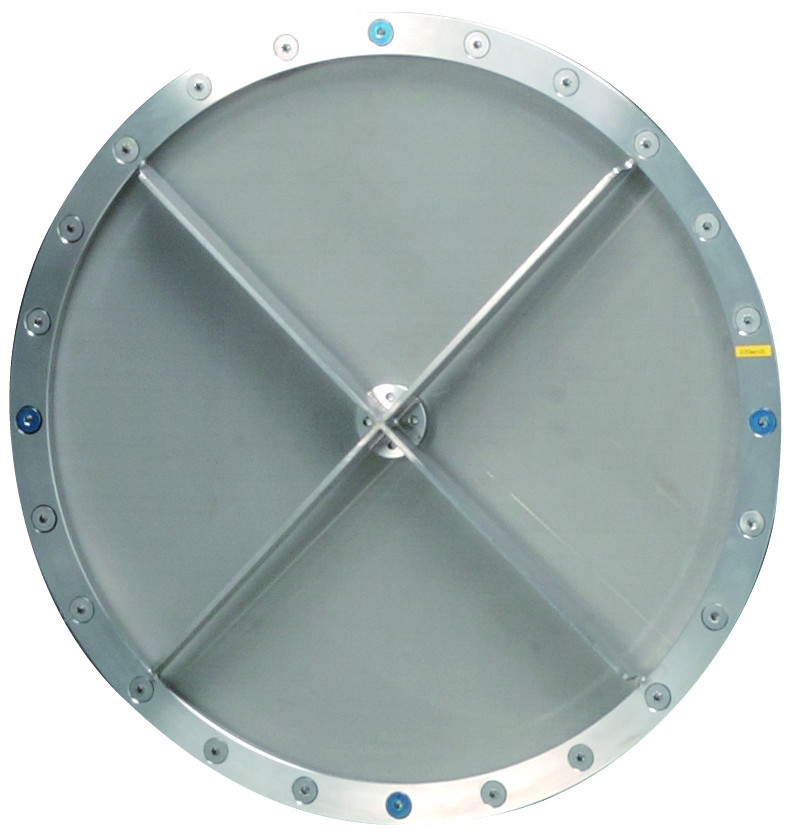

SUS網
-

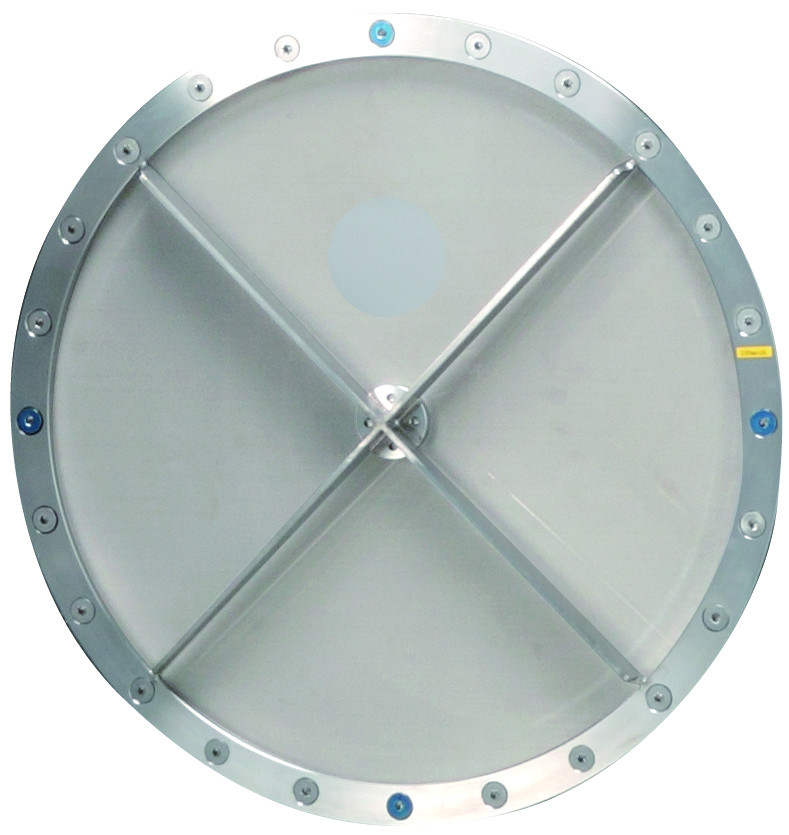

ナイロン網
-

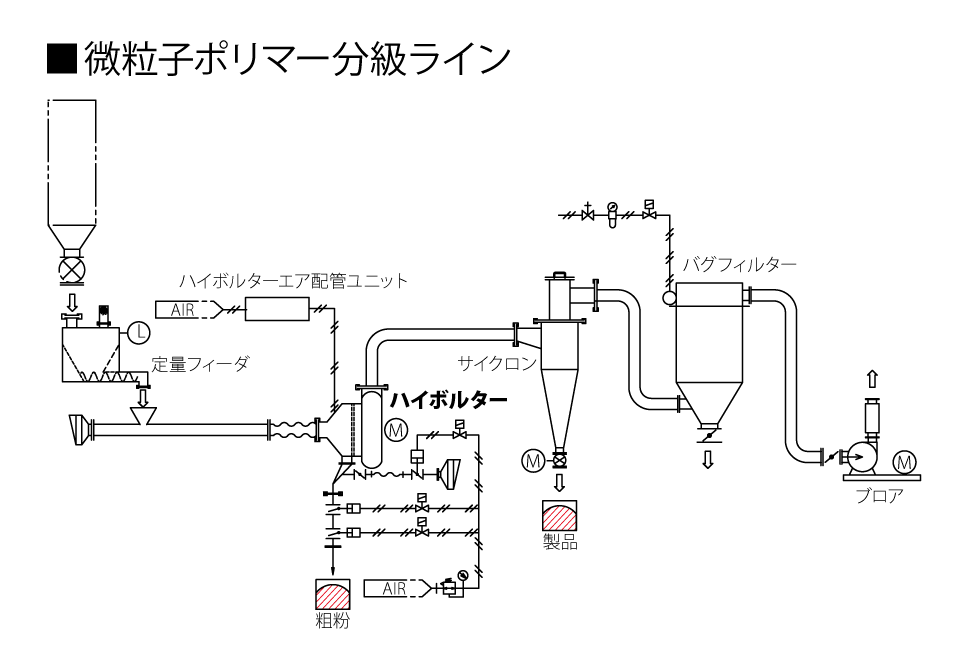

微粒子ポリマー分級ライン
-

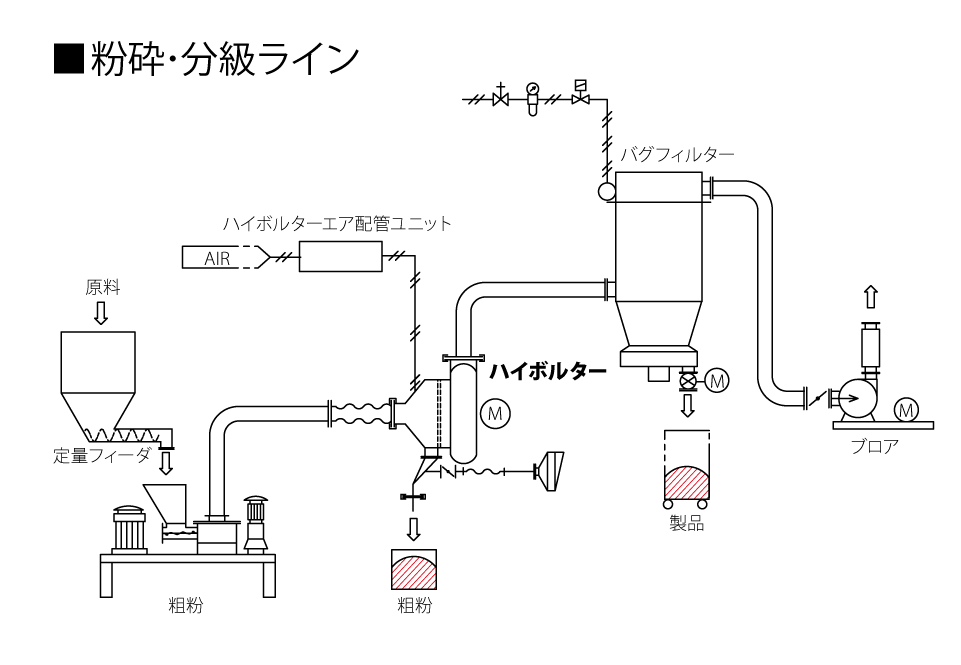

粉砕・分級ライン
特徴
● シャープな分級
スクリーンを使用した物理的な分級を行うことで、粗大粒子の混入を防止。
● 微粉域の処理能力が大きい
気流中に分散した原料が篩を通過するため、篩の単位面積当たりの能力が大きい。
● 安定した連続運転が可能
スクリーンとケーシングへの逆洗エアーの効果により、目詰まり・付着を解消。
● 分解・洗浄性が高い
スクリーン交換が容易で、ケーシング内も簡易な構造のため洗浄がしやすい。
● 保守メンテが容易
振動モーターのような特殊品を使用しておらず、単純な構造で故障も少ない。
● インラインの設置可能
粉砕ラインや空気輸送ラインに組み込む事が可能。
● 作業環境にやさしい
振動や騒音が少なく、密閉構造のため発塵の心配がない。
スクリーンを使用した物理的な分級を行うことで、粗大粒子の混入を防止。
● 微粉域の処理能力が大きい
気流中に分散した原料が篩を通過するため、篩の単位面積当たりの能力が大きい。
● 安定した連続運転が可能
スクリーンとケーシングへの逆洗エアーの効果により、目詰まり・付着を解消。
● 分解・洗浄性が高い
スクリーン交換が容易で、ケーシング内も簡易な構造のため洗浄がしやすい。
● 保守メンテが容易
振動モーターのような特殊品を使用しておらず、単純な構造で故障も少ない。
● インラインの設置可能
粉砕ラインや空気輸送ラインに組み込む事が可能。
● 作業環境にやさしい
振動や騒音が少なく、密閉構造のため発塵の心配がない。
動画
仕様
| 型式 | HB-300S | HB-450S | HB-600S | HB-750S | HB-900S |
|---|---|---|---|---|---|
| 動力（kw） | 0.4 | 1.5 | 1.5 | 2.2 | 2.2 |
| 金網径（mm） | Φ298 | Φ450 | Φ620 | Φ800 | Φ956 |
| 処理能力比（倍） | 1 | 2 | 4 | 7 | 10 |
| 風量（㎥/min）(max) | 5 | 12 | 22 | 36 | 52 |
| 圧空必要量（㎥/min） | 1.2 | 1.8 | 2.6 | 3.5 | 4.2 |
| 寸法（mm） | 1030w×1140L×870H | 1040w×1380L×1230H | 1140w×1580L×1340H | 1340w×1690L×1640H | 1490w×1900L×1740H |
| 重量（kg） | 180 | 320 | 420 | 480 | 550 |
用途実例
| 原料名 | 嵩密度（g/㎤） | 能力（kg/hr） | 目開き（μm） |
|---|---|---|---|
| トナー | 0.70 | 32 | 70 |
| セラミックス | 0.90 | 130 | 38 |
| アルミナ | 1.10 | 40 | 25 |
| カーボン | 0.14 | 50 | 75 |
| 樹脂ビーズ | 0.4 | 50 | 25 |
| ハンダ | 4.80 | 30 | 20 |
| 封止材 | 0.50 | 10 | 9 |
| フッ素樹脂 | 0.60 | 600 | 300 |
| 粉体塗料 | 0.40 | 150 | 104 |
| 球状シリカ | 0.70 | 7 | 20 |
| タルク | 0.30 | 100 | 75 |
| 金属粉 | 1.4 | 50 | 45 |
| 粉末消火剤 | 0.80 | 1300 | 577 |
